تفتق أسطواني 32216

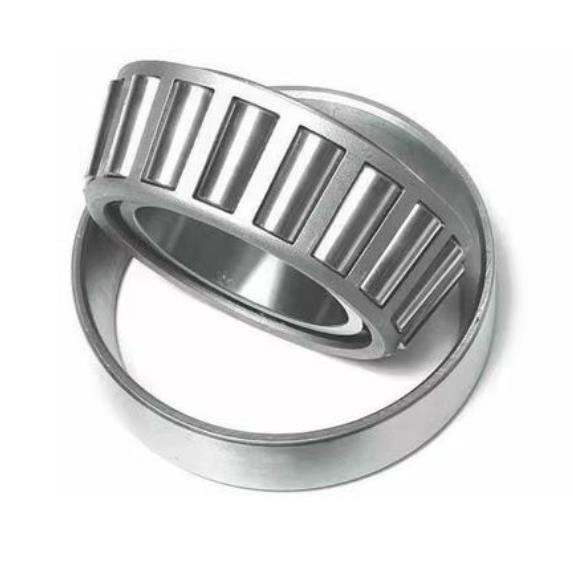

محمل بكرة مدبب هو نوع منفصل. يتكون من حلقة داخلية وحلقة خارجية. الحلقة الداخلية مع بكرات و قفص. كل من الحلقة الداخلية والحلقة الخارجية لها مجرى مائي مدبب.
محمل بكرة مستدقة لها نوع صف واحد ونوع صف مزدوج ونوع 4 صفوف. كما أن لديها نوع متري ونوع إمبراطوري غير قياسي.
قدرة تحمل حمولة شعاعية ومحورية عالية
يستوعب الكتل المحورية في اتجاه واحد
احتكاك منخفض و طويلة الناقل الحياة
مكونات منفصلة وقابلة للتبديل
تفتق أسطواني 32216
الزاوية المخروطية لمجرى السباق الدائري الخارجي لصف واحد مدبب ||| أسطوانة ||| إجراء الحمل المحوري والتحميل الشعاعي في نفس الوقت. العملاق ||| المحمل مع large ||| بالإضافة إلى ذلك ، يمكن تعديل محامل ||| | مدبب في صف واحد في مرحلة ما في إعداد حجم الخلوص.
مدبب ||| تتلاقى السلالات المتوقعة من ||| هذا format ||| التحميل المحوري القدرة المحامل بشكل عام قرر عن طريق زاوية الاتصال α. الكبيرة الزاوية α ، ||| ||| ||| أكبر ||| يتم التعبير عن الزاوية ||| ||| قياس ||| large the price of e، the large ||| تحمل الحمولة المحورية.

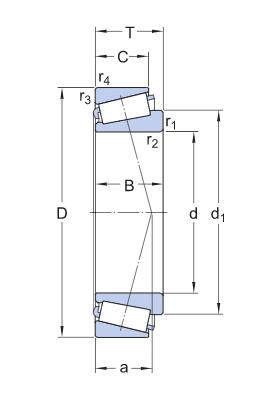

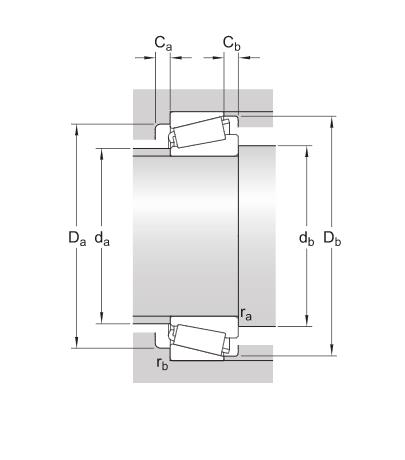

أبعاد
80 ملم |
قطر تتحمل |
140 ملم |
القطر الخارجي |
35.25 mm |
العرض الكلي |
≈106.1 ملم |
قطر الكتف من الحلقة الداخلية |
33 ملم |
عرض الحلقة الداخلية |
28 ملم |
عرض الحلقة الخارجية |
الحد الأدنى 2.5 ملم |
البعد الشطب للحلقة الداخلية |
الحد الأدنى 2 ملم |
البعد الشطب للحلقة الخارجية |
30.05 mm |
مسافة وجها لوجه نقطة الضغط |
بيانات الحساب
| تصنيف الحمل الديناميكي الأساسي | ج |
228 kN
|
|---|---|---|
| تصنيف الحمل الأساسي الثابت | C0 |
245 kN
|
| حد حمل التعب | بو |
28.5 kN
|
| السرعة المرجعية |
3 800 r / min
|
|
| تحديد السرعة |
4500 r / min
|
|
| تحديد القيمة | ه |
0.43
|
| عامل الحساب | ص |
1.4
|
| عامل الحساب | Y0 |
0.8
|
| كتلة |
2.06 كجم
|
|||. |||
